Silverstone

Silverstone ist das derzeit leistungsfähigste Gerät zur Untersuchung der Netzhaut. Als einziges Ultra-Weitwinkel-Bildgebungsgerät mit integriertem, geführtem Swept-Source-OCT liefert Ihnen Silverstone mit einer einzigen Aufnahme und in weniger als ½ Sekunde ein 200° optomap Bild der Netzhaut und ermöglicht zudem geführte OCT-Aufnahmen bis in die Peripherie der Netzhaut.

Silverstone bietet folgende Vorteile:

UWF-Bildgebung mit integriertem Swept-Source-OCT, ermöglicht eine detaillierte Untersuchung von der vitreoretinalen Grenzfläche bis zur Sklera.
UWF-geführtes Swept-Source-OCT zeigt Pathologien auf der gesamten optomap Aufnahme.
1050 nm OCT-Lichtquelle sorgt für eine bessere Gewebedurchdringung und für eine klare, detaillierte choroidale Bildgebung.
3-in-1 Color Depth Imaging^TM Tiefendarstellung liefert wichtige klinische Daten von der Netzhautoberfläche bis zur Aderhaut.

Technische Spezifikationen

Bildgebungsmodalitäten

optomap Farbaufnahme und optomap plus (roter und grüner Laser):
Farbkomposit
Grünlaser-Darstellung
Rotlaser-Darstellung
optomap af (grüner Laser): Autofluoreszenz
optomap fa (blauer Laser): Fluoreszenzangiographie
optomap icg (infrarot): Indocyaningrün-Angiographie
Swept-Source Optische Kohärenztomographie (OCT)

Auflösung

optomap plus: 14 μm
optomap: 20 μm

Wellenlängen

Roter laser: 635 nm
Grüner laser: 532 nm (für af )
Blauer laser: 488 nm (für fa)
Infrarot: 802 nm (für icg)

Belichtungszeit

Weniger als 0,4 Sekunden

OCT-Bildgebung

Signaltyp: Optische Streuung durch Gewebe
Signalquelle: Swept-Source-OCT, Wellenlänge 1050 nm
Optische Leistung: Laserschutzklasse-1 nach IEC/EN60825-1:2014 (2007)
Typische axiale Auflösung: <7 μm
Transversale Auflösung: <20 μm (im Gewebe)
Scanners: Galavanometrisch mit X, Y Spiegeln
Scan Tiefe: Bis zu 2,5 mm

OCT Charakteristika

Swept-Source-OCT
A-Scan rate bis zu 100.000 Scans/Sekunde

OCT Scan Typen

Linienscan
Volumenscan
Hochauflösender Volumenscan

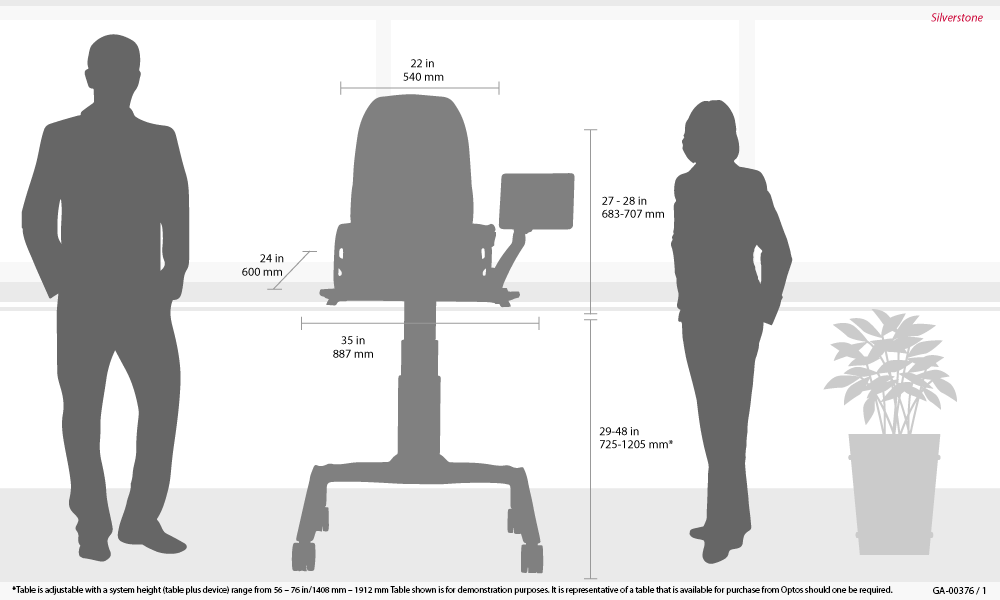

Maße

Breite: 540 mm
Tiefe: 570 mm (inklusive Kinnstütze)
Höhe: 683 – 707 mm
